NGP-PPB3320-B盒式匯聚分流設備






















一、產品介紹


NGP-PPB3320-B系列盒式匯聚分流設備是我公司研發的一款高性能、高密度、100G網絡盒式匯聚分流設備系列產品。可提供業界高密度的100GE \ 40GE \ 25GE \ 10GE \ 1GE端口接入，對需要分析監控的網絡流量進行匯聚、過濾、分流和復制，并可根據需要做報文識別、規則匹配、報文修改、匯聚分流、轉發復制等功能，為與其相連的后臺業務分析呈現系統提供高效易行的前置平臺。


本產品適用于運營商、數據中心、高端園區、行業集團客戶等網絡的大流量采集接入層，可靈活快速滿足客戶網絡應用需求。


二、面板示意圖

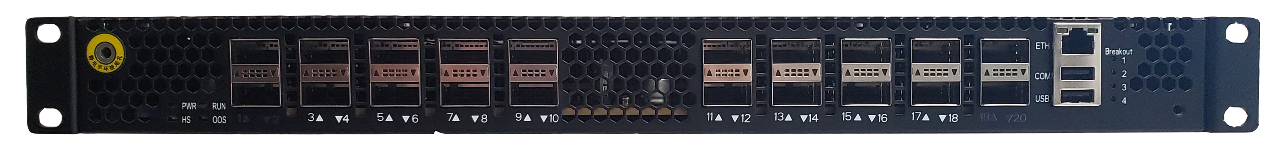

圖1 正面示意圖

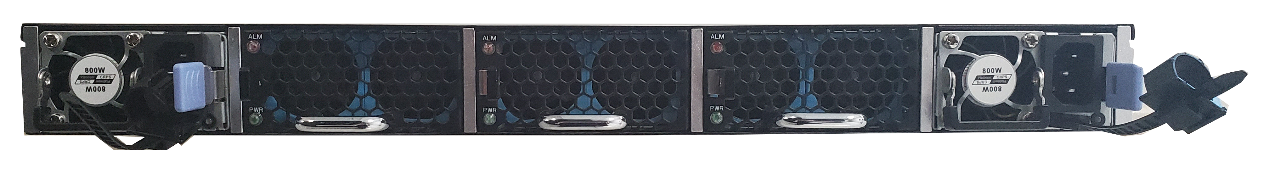

圖2 背面示意圖





三、功能特性


l  規則匹配：支持內層或外層IP五元組的任意組合規則、IMSI、MSISDN白名單規則、RNC、LAC \ TAC \ Cell、RAT、APN、IMEI、QCI規則。


l  數據分流：支持按照用戶（IMSI、MSISDN）或基于GTP內層IP進行分流輸出。


l  同源同宿：支持Gn、Gp、S1-U、S5 \ S8接口的數據關聯，支持GTPv0、GTPv1、GTPv2協議，將相同GTP會話的信令面和用戶面數據關聯分流，實現負載均衡、同源同宿。


l  數據輸出：支持按用戶百分比采樣數據輸出，支持將被過濾流量按照用戶統計輸出單據。


l  報文去重：支持丟棄1s內的重復報文，支持全包、L3、載荷多種去重模式。


l  報文信息攜帶：支持修改報文的MAC頭部攜帶機器號、輸入端口號、命中規則編號等信息。


l  報文頭部剝離：支持對各種IP層隧道報文、VLAN報文以及MPLS報文的首部剝離。


l  設備告警：支持設備異常、內存過載、CPU過載、丟包、溫度等異常信息告警。


l  設備管理：支持SNMP遠程管理，通過管理維護接口對分流器進行遠程維護操作。

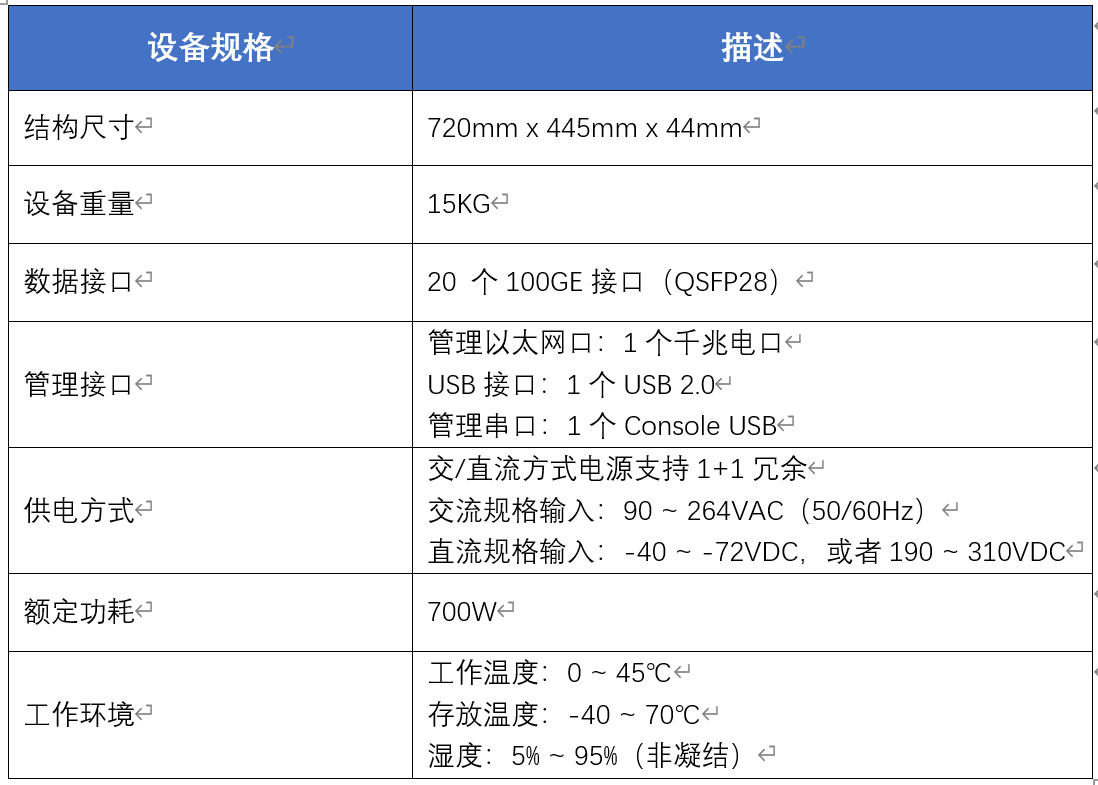

四、規格參數

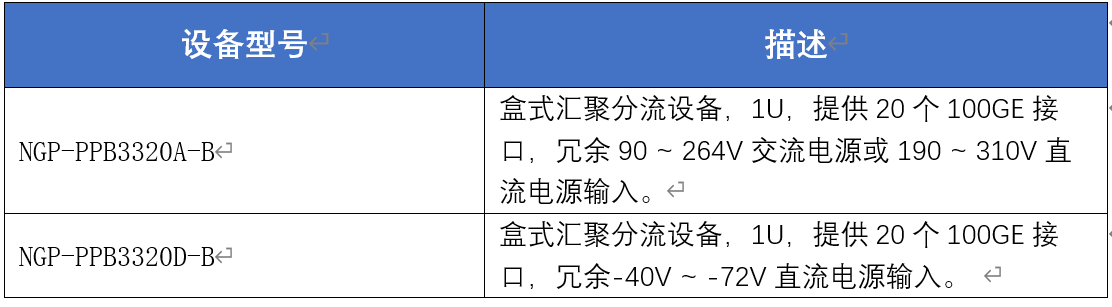

五、訂購信息







六、版本信息








設備型號




版本信息




網盤地址








NGP-PPB3320-B系列盒式


匯聚分流設備




20191220-for-V3.5.0




https://pan.baidu.com/s/1Uerw_tyeKz8R_Ht0j02BDA








20200115-for-V3.6.0




https://pan.baidu.com/s/1UK-5GqSdnFq6osZvI1a8-Q











網盤提取碼請聯系：025-85652993
