接入節點-變電綜合






















一、產品介紹


電力物聯網變電接入節點，采用統一的標準協議,用于變電站內安裝的物聯用于變電站內安裝的各種傳感端設備管理與控制，包括端設備的數據上報時機與間隔時間，數據的流向等。適用接入不同類型、不通廠家的監測裝置，實現各類監測裝置的標準化接入、安全接入和智能化接入，實現監測裝置數據的接入代理功能。


二、產品功能


1.傳感器接入。設備支持接入符合《電力設備無線傳感器網絡節點組網協議》和《輸變電設備物聯網傳感器數據通信規約》的低功耗傳感器以及匯聚節點。


2.自動組網。設備僅需配置頻點，可實現470MHz頻率無線鏈路自動組網；支持多種組網方式，如鏈狀組網，樹狀組網等。


3.邊緣計算。設備支持通過標準化接口和容器技術實現第三方廠家APP的安裝、運行和卸載。設備可保存兩年以上的傳感器監測數據，支持將數據路由給第三方APP進行計算分析，傳感器監測數據、應用分析結果可以通過電力APN或網線傳輸?shù)诫娏?nèi)網。


4.網絡管理。設備通過篩選，可禁止不符合要求的傳感器設備接入；可以查看接入節點或傳感器設備的信號質量；具有回包測試統計功能，運維人員可據此對節點的位置進行規劃。


5.云邊協同。設備遵循國網物聯網北向接口規范《邊緣物聯代理與物聯管理平臺交互協議規范》，支持接收云平臺下發的設備管理、應用管理、網絡配置和傳感器業務指令；支持將邊緣側設備狀態、應用狀態、感知數據、組網狀態和預警信息等上報至云平臺。

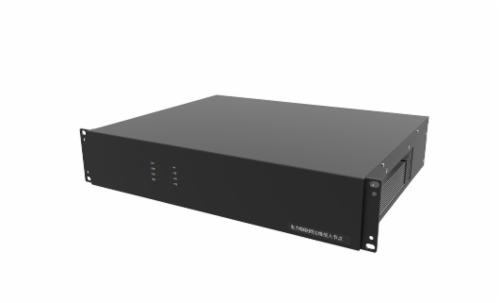

三、產品外觀及結構設計




四、優勢特點


集成邊緣計算框架，數據標準化接入、靈活訂閱、高效處理以及長期存儲；同時支持對設備、搭載應用的運行狀態和運行所需資源進行管理，實現異構業務應用資源共享和優化；


邊緣側組網采用非IP化無線通信方式、國密等多形式數據加密算法，云邊交互支持采用加密芯片配合APN通道方式，切實保障數據安全；


支持搭載docker容器化的邊緣計算應用，可以實現應用的遠程安裝、更新、卸載以及狀態監管等，提供應用開發相關SDK。


硬件平臺采用雙電源備份，保證設備穩定運行。


五、性能參數










產品特性




描述








基礎特性




CPU




4核 2.0GHz








內存




8GB








電源




交流：85V~285V，直流：88V~400V，電力四級；








工作溫度




-40℃～85℃








工作濕度




5～95%RH@40℃ 無凝結








平均無故障時間MTBF：




> 15萬小時








防護等級




IP5X








設備無線組網以及低功耗傳感器無線接入特性




工作頻段




470MHz～510MHz








通信協議




《輸變電設備物聯網節電設備無線組網協議》








傳輸距離




1000米








最大傳輸速率




58Kbps








傳感器數據接入特性




數據規約




《輸變電設備物聯網傳感器數據通信規約》








邊緣應用特性




技術路線




Docker 1.13








SDK




《輸變電邊緣計算應用開發者文檔》








最大支持應用數量




50
